Hay una realidad que muchos ingenieros, jefes de mantenimiento y responsables de proyectos industriales conocen bien: los problemas con los tableros eléctricos industriales casi nunca se anticipan. El tablero funciona durante meses, a veces años, y de pronto aparece una falla que para la producción, un cortocircuito que daña equipos costosos o una anomalía que el área de seguridad no puede ignorar. Recién en ese momento, cuando el problema ya ocurrió, se empieza a investigar qué estuvo mal desde el principio: si el armario elegido era el correcto para el ambiente donde opera, si la protección contra polvo y humedad era la adecuada, si la
climatización interna estaba bien dimensionada o si la distribución eléctrica interior tenía el nivel de seguridad que la instalación requería.
No todos los tableros eléctricos se diseñan ni se fabrican de la misma manera, y esa diferencia importa mucho en entornos industriales donde las condiciones de operación son exigentes. Un tablero instalado en una planta de alimentos enfrenta desafíos completamente distintos al de una subestación al aire libre o al de una línea de automatización en una planta metalmecánica. Por eso, elegir bien el enclosure la carcasa o armario que aloja los componentes eléctricos y contar con soluciones industriales certificadas es una decisión que afecta
directamente la continuidad operativa, la seguridad de las personas y el costo de mantenimiento a largo plazo.

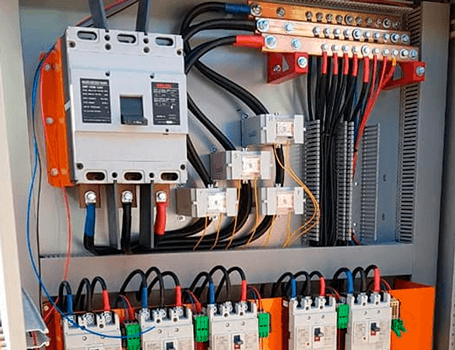

Qué es un tablero eléctrico industrial y por qué su enclosure es clave
Un tablero eléctrico industrial es un conjunto de componentes eléctricos interruptores, contactores, relés, variadores de frecuencia, PLCs, bornes de conexión y protecciones, entre otros agrupados dentro de una carcasa que los protege del entorno exterior y organiza su funcionamiento de manera segura y accesible. Su función va desde controlar el arranque y parada de motores hasta gestionar la distribución de energía en una línea de producción completa, pasando por la protección de circuitos, el monitoreo de consumos o la automatización de procesos industriales.
El enclosure término técnico que se usa para referirse al armario o carcasa del tablero no es un componente secundario. Es la primera línea de defensa de todos los componentes eléctricos que hay adentro. Si el enclosure no tiene el grado de protección correcto para el ambiente donde opera, si no permite una climatización adecuada de los componentes internos o si su construcción no facilita el montaje y el mantenimiento, todos los demás componentes están en riesgo. En el Perú, donde muchas instalaciones industriales conviven con polvo,
humedad, vibraciones y variaciones térmicas importantes, esta elección tiene consecuencias directas sobre la vida útil de los equipos y la seguridad de la operación.
Tipos de tableros eléctricos industriales según su función y aplicación
Dentro del universo de los tableros eléctricos industriales existe una diversidad importante de tipos, cada uno diseñado para cumplir una función específica dentro de la cadena eléctrica de una planta o instalación. Conocer estas diferencias es el primer paso para elegir correctamente tanto el tipo de tablero como el enclosure que lo contendrá.
Tableros de distribución de potencia
Son los encargados de recibir la energía desde la acometida principal y distribuirla hacia los distintos circuitos de la planta. Trabajan con corrientes y voltajes elevados, por lo que los componentes internos interruptores de potencia, barras colectoras, protecciones diferenciales deben estar correctamente dimensionados y protegidos. El armario que los contiene debe garantizar acceso seguro para el personal de mantenimiento y una separación
adecuada entre las secciones de alta y baja tensión.
Para este tipo de aplicaciones, el sistema Ri4Power nos ofrece una solución pensada específicamente para la distribución de energía en armarios VX25, permitiendo configurar distintas secciones funcionales dentro de un mismo sistema con flexibilidad de diseño y cumplimiento de normas internacionales. Complementariamente, los sistemas de barras RiLine permiten implementar instalaciones de distribución y control individuales tanto en
corriente alterna como continua, con soluciones completas para distintos niveles de corriente.

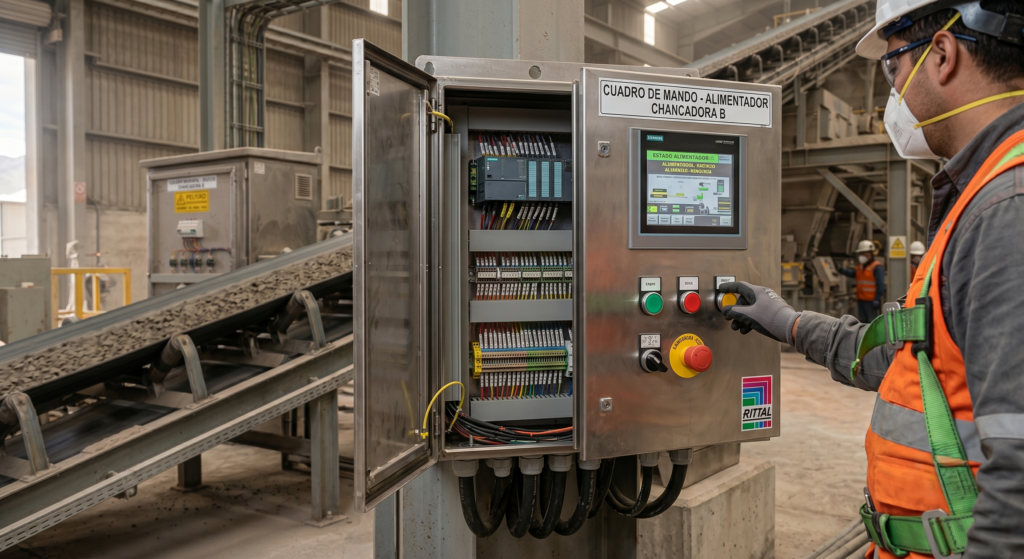

Tableros de mando y control
Son los tableros responsables de gestionar el funcionamiento de los equipos: arranques de motores, secuencias de automatización, señales de entrada y salida de PLCs, interfaces con operadores y sistemas SCADA. A diferencia de los tableros de potencia, aquí prima la organización lógica de los componentes y la facilidad de acceso para diagnóstico y programación. El enclosure debe permitir una buena gestión del cableado, espacio suficiente
para los componentes de control y acceso frontal cómodo.

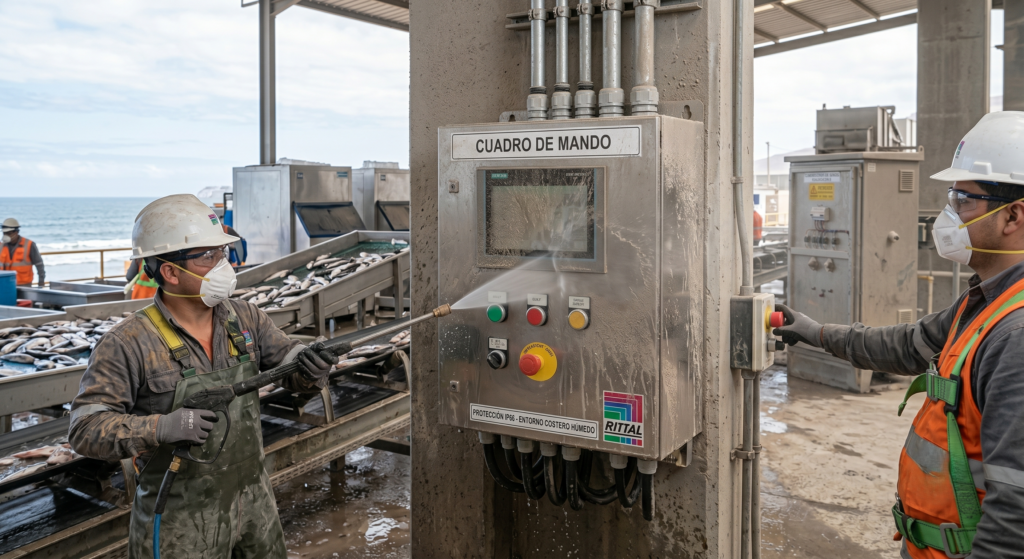

Las cajas de mando están diseñadas para este tipo de aplicaciones, con ergonomía pensada para el operador y construcción robusta que permite instalarlas directamente en la línea de producción, cerca de la máquina que controlan. Esta proximidad reduce la longitud de los cables de señal, mejora la respuesta del sistema y simplifica el diagnóstico de fallas

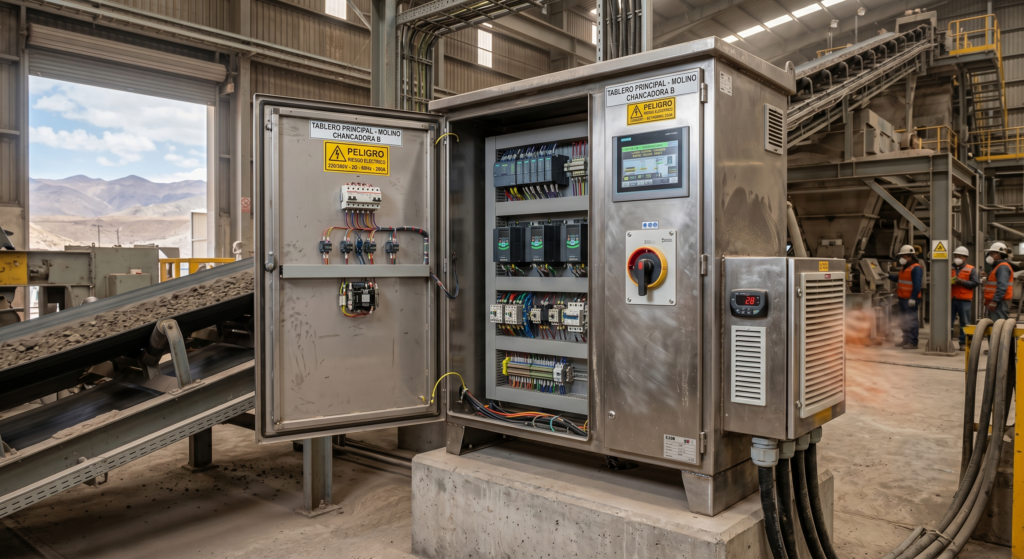

Tableros para ambientes especiales: exterior, polvo, humedad y zonas
clasificadas
No todos los tableros operan en condiciones de sala técnica. En la industria peruana es muy común encontrar instalaciones en exteriores expuestos al sol y la lluvia, en plantas de cemento con altas concentraciones de polvo, en industrias pesqueras o alimentarias con presencia constante de humedad, o en zonas donde los requisitos de protección contra explosión son mandatorios. En estos casos, el grado de protección IP del enclosure no es una especificación
Los armarios para exteriores están fabricados para resistir condiciones climáticas exigentes, con protección adecuada contra lluvia, radiación solar y variaciones térmicas. Para entornos industriales con polvo o humedad elevada, la línea de sistemas de armarios ofrece distintos grados de protección IP que van desde IP44 hasta IP66 o superiores según la aplicación, garantizando que los componentes internos permanezcan protegidos independientemente del entorno donde opera el tablero.

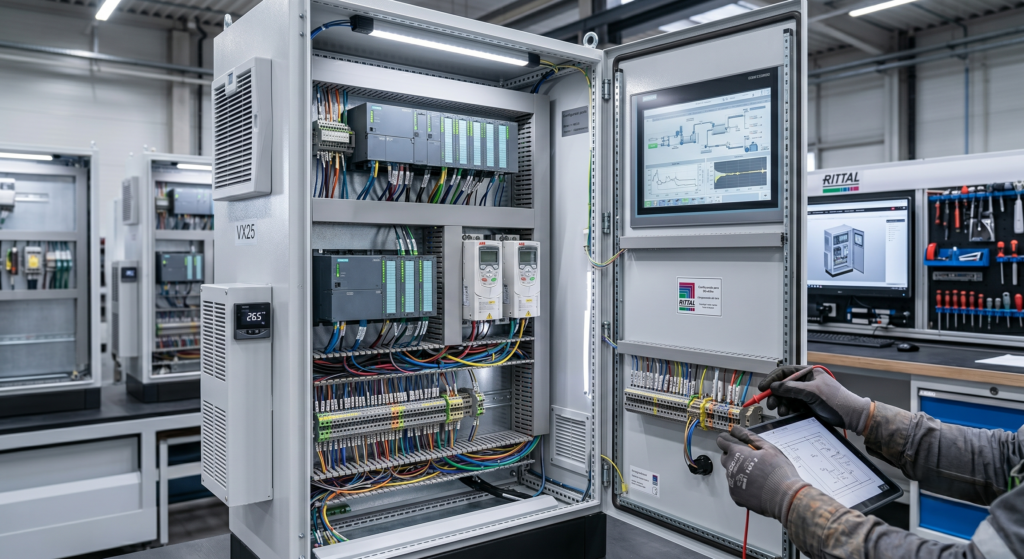

Tableros para automatización y control de procesos
Con la expansión de la automatización industrial en el Perú, los tableros de control de procesos se han vuelto cada vez más complejos. Integran PLCs de última generación, módulos de comunicación industrial, variadores de frecuencia de alta potencia, pantallas HMI y sistemas de monitoreo en red. Todo ese equipamiento genera calor, requiere espacio organizado y demanda una gestión cuidadosa del cableado para que el sistema sea mantenible en el tiempo.
En estos proyectos, elegir el armario correcto desde el diseño no es un detalle menor. Un enclosure mal seleccionado puede generar problemas de temperatura que afectan la vida útil de los variadores y los PLCs, dificultar el acceso para mantenimiento o limitar la capacidad de expandir el sistema cuando el proceso lo exige. El configurador nos permite diseñar el armario adaptado a cada proyecto específico, definiendo dimensiones, accesorios y componentes con precisión antes de comenzar el montaje.

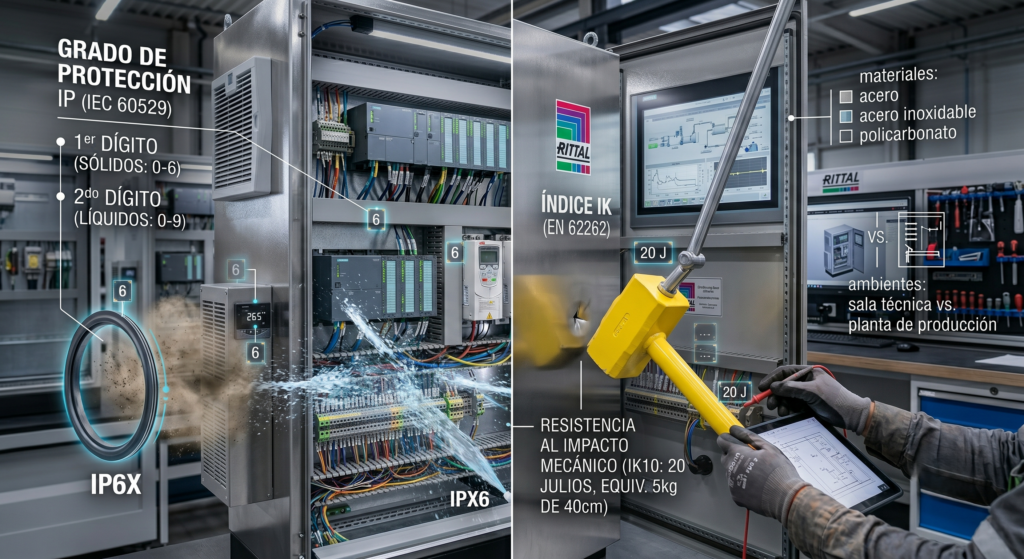

Grado de protección IP e IK: lo que todo técnico debe entender antes de especificar un tablero
Dos conceptos fundamentales que deben estar presentes en cualquier especificación de tablero eléctrico industrial son el grado de protección IP y el índice de resistencia al impacto mecánico IK. Entender qué significan estos índices y cómo se aplican a la realidad de cada instalación evita errores de especificación que pueden tener consecuencias graves sobre la seguridad del sistema.
Qué significa el índice IP en un tablero eléctrico
El índice IP (Ingress Protection) es un estándar internacional definido por la norma IEC 60529 que indica el nivel de protección que ofrece la carcasa de un equipo frente a la entrada de sólidos y líquidos. Se expresa con dos dígitos: el primero indica la protección contra partículas sólidas (desde 0 hasta 6) y el segundo indica la protección contra el agua (desde 0 hasta 9). Un armario IP54, por ejemplo, está protegido contra el polvo que podría interferir con el funcionamiento y contra las salpicaduras de agua desde cualquier dirección. Un armario IP66 está completamente protegido contra el polvo y resiste chorros de agua potentes
En la práctica, elegir el índice IP correcto depende directamente del ambiente donde va a instalarse el tablero. En una sala técnica cerrada y limpia, un IP31 o IP41 puede ser suficiente. En una planta de producción con lavados frecuentes o exposición a la humedad, se necesita al menos IP54 o IP65. La línea de armarios de distribución cubren este espectro completo, con opciones para cada nivel de exigencia ambiental, y los materiales disponibles acero, acero inoxidable o policarbonato según el caso permiten adaptar el enclosure a las características químicas del entorno
El índice IK y la resistencia al impacto mecánico
El índice IK complementa al IP indicando la resistencia del enclosure a los golpes mecánicos externos. Se mide en julios de energía de impacto y va desde IK00 (sin protección especificada) hasta IK10 (resistente a un impacto de 20 julios, equivalente a una masa de 5 kg cayendo desde 40 cm). En entornos industriales donde los tableros están expuestos al tránsito de maquinaria, carretillas elevadoras o simplemente al trabajo intensivo del personal de producción, un índice IK adecuado puede ser la diferencia entre un tablero que resiste años de operación y uno que empieza a presentar deformaciones y problemas de sellado en pocos meses.
Climatización del tablero eléctrico: el problema que más se subestima en la industria
El calor es uno de los principales enemigos de los componentes eléctricos y electrónicos dentro de un tablero. Los variadores de frecuencia, los PLCs, los contactores de potencia y los transformadores generan calor durante su operación, y si ese calor no se disipa correctamente, la temperatura interior del armario puede superar los rangos máximos de operación especificados por los fabricantes. Las consecuencias son conocidas: reducción de la vida útil de los componentes, aumento de las tasas de falla, disparos térmicos no deseados y, en casos extremos, riesgos de incendio.

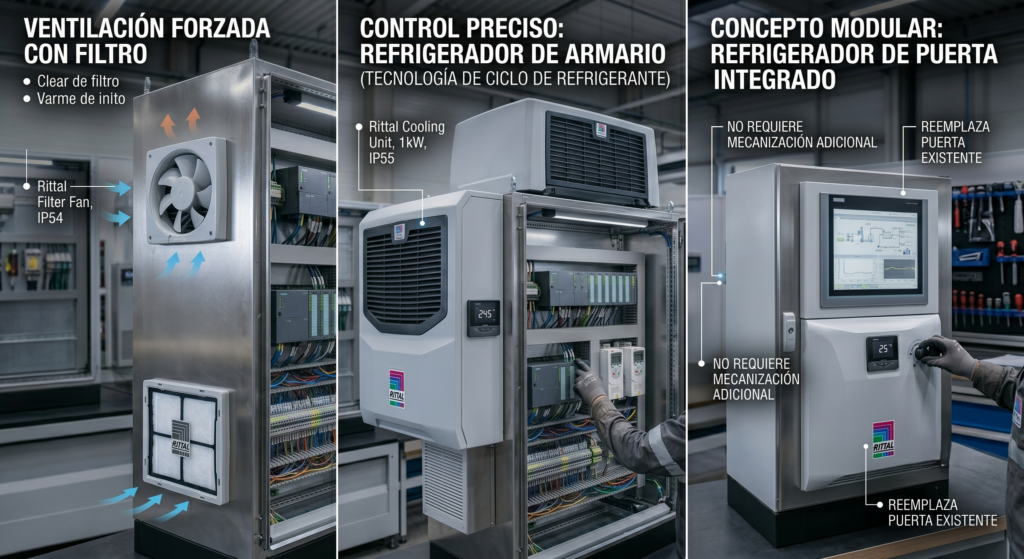

La opción más simple cuando el ambiente lo permite
Cuando la temperatura ambiente es inferior a la temperatura máxima de operación de los componentes y el aire del entorno es relativamente limpio, la ventilación forzada con filtros es la solución más económica y eficiente. Un ventilador bien dimensionado, con el filtro adecuado, puede mantener la temperatura interior del tablero dentro de los rangos seguros sin consumo energético significativo.
Los ventiladores con filtro están diseñados para adaptarse a distintos tamaños de armario y capacidades de disipación térmica, con filtros de fácil reemplazo que mantienen el interior protegido del polvo ambiental. Es una solución ampliamente utilizada en plantas industriales peruanas donde el ambiente es razonablemente limpio y las temperaturas ambientes no son extremas.
Control preciso de la temperatura interior
Cuando la carga térmica generada por los componentes internos supera lo que puede manejar la ventilación, o cuando el ambiente exterior es tan caluroso que el aire filtrado no ayuda a enfriar, se necesita un refrigerador de armario. Estos equipos funcionan como pequeños sistemas de aire acondicionado específicamente diseñados para enclosures industriales: mantienen la temperatura interior en un nivel constante independientemente de lo que ocurra afuera, con dos circuitos de aire separados que evitan que el aire exterior contamine el interior del tablero
Los refrigeradores de armario cumplen exactamente esta función, con distintas capacidades de refrigeración para adaptarse al tamaño del armario y la carga térmica específica de cada instalación. En plantas de la costa peruana donde las temperaturas ambientes pueden superar los 30°C durante meses, este tipo de solución es especialmente relevante para proteger variadores de alta potencia y equipos electrónicos sensibles.
Concepto modular de climatización: integración directa en la puerta del armario
Para instalaciones donde el espacio disponible es limitado o donde se busca una integración más compacta, el concepto modular de climatización nos ofrece una solución diferente: la unidad de refrigeración se integra directamente en la puerta del armario, reemplazando la puerta existente sin necesidad de mecanización adicional. Esto reduce el espacio lateral necesario y permite una instalación más limpia, especialmente en tableros de mando donde el espacio es un factor crítico.
Cómo organizar el tablero para que sea seguro y mantenible
El interior de un tablero eléctrico industrial bien diseñado no es solo un conjunto de componentes conectados entre sí. Es un sistema organizado donde cada elemento tiene su lugar, donde el cableado está clasificado y ordenado, donde los conductores de potencia y los de señal están separados y donde cualquier técnico puede intervenir de forma segura sin necesidad de adivinar qué cable va a dónde. Lograr esa organización requiere planificación desde el diseño y los accesorios correctos para implementarla.

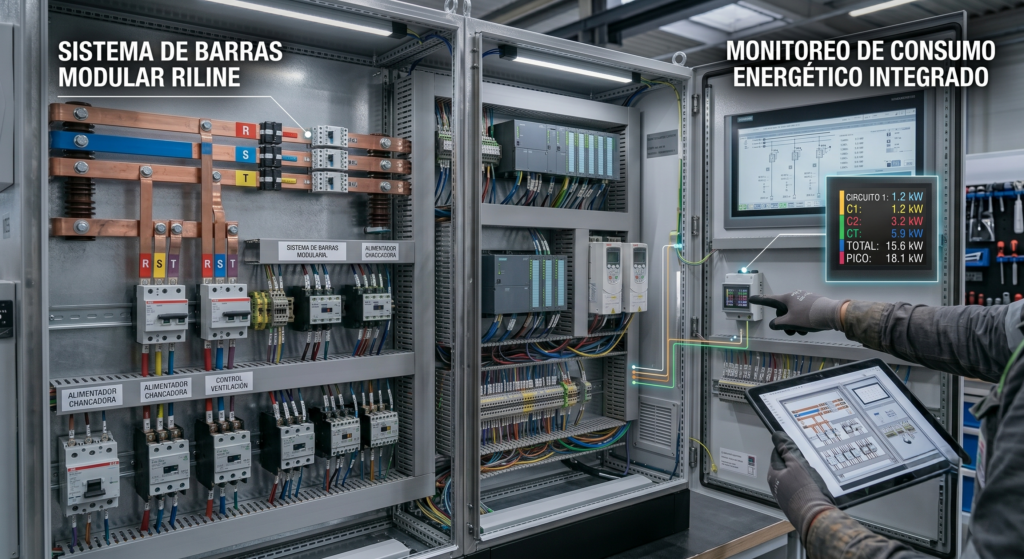

Sistemas de barras para distribución de corriente
En tableros de distribución de media y alta potencia, las barras colectoras son el elemento central del sistema eléctrico interior. Permiten conectar múltiples salidas a una misma fuente de alimentación de forma ordenada, con menor resistencia eléctrica que el cableado convencional y mayor facilidad para realizar modificaciones o ampliaciones futuras.
Los sistemas de barras RiLine están diseñados para instalaciones de distribución y control individuales, con soluciones completas tanto para corriente alterna como continua. Su sistema modular permite configurar la distribución interior del tablero de manera flexible, adaptándose a distintos niveles de corriente y a los requerimientos específicos de cada proyecto.
Monitoreo del consumo energético: visibilidad sobre lo que consume cada circuito
En un contexto donde los costos de energía eléctrica tienen un impacto directo sobre la rentabilidad de las operaciones industriales, saber exactamente cuánta energía consume cada circuito, cada máquina o cada área de la planta es una información que tiene valor real. El monitoreo energético permite identificar consumos anómalos, detectar equipos que están operando fuera de sus parámetros normales y fundamentar decisiones de inversión en eficiencia energética con datos concretos.
Las soluciones de Energy Monitoring permiten implementar este nivel de visibilidad sobre el consumo energético tanto en aplicaciones industriales como en infraestructuras de edificios, utilizando tecnologías de medición que se integran al tablero sin necesidad de intervenciones mayores en la instalación existente. En proyectos nuevos, diseñar el tablero con esta capacidad desde el inicio es mucho más eficiente que intentar añadirla después.
Errores frecuentes al especificar tableros eléctricos industriales en el Perú
La experiencia en proyectos industriales muestra que muchos de los problemas que aparecen durante la vida útil de un tablero eléctrico se originan en decisiones tomadas al momento de especificarlo o construirlo. Algunos de estos errores son comprensibles producto de la presión por reducir costos o de la falta de información pero todos tienen consecuencias que terminan siendo más costosas que la inversión que se quiso ahorrar.
Elegir el enclosure por precio sin considerar el grado de protección necesario
Es el error más común. Se elige el armario más barato disponible sin verificar si el índice IP es el adecuado para el ambiente donde va a instalarse. El resultado suele aparecer en los primeros meses: polvo que se acumula en los componentes, humedad que genera oxidación en las conexiones o agua que ingresa durante los trabajos de limpieza de la planta. La reparación o el reemplazo del enclosure en campo siempre es más costoso que haber elegido correctamente desde el principio.
No dimensionar correctamente la climatización interna
Muchos tableros se diseñan sin calcular la carga térmica que van a generar los componentes internos. Se asume que con ventilación pasiva o sin ningún sistema de climatización será suficiente, y meses después los variadores empiezan a fallar por temperatura, los PLCs presentan reinicios inesperados o el interruptor diferotérmico dispara sin causa aparente. Calcular correctamente la carga térmica y elegir la solución de climatización adecuada desde
el diseño evita todos esos problemas.
Ignorar los accesorios de organización interior
Un tablero sin los accesorios correctos de organización marcos de montaje, rieles DIN bien distribuidos, canales de cableado, prensaestopas adecuados, separadores entre secciones de potencia y control puede funcionar al inicio pero se convierte en un problema serio en la primera intervención de mantenimiento. Los accesorios de sistema están diseñados para complementar la línea de armarios, facilitando la organización interior y haciendo del tablero un sistema que puede mantenerse eficientemente durante toda su vida útil.
Subestimar el crecimiento futuro de la instalación
Diseñar un tablero exactamente al límite de la capacidad actual, sin margen para ampliaciones, es una práctica que genera problemas cuando inevitablemente el proceso crece o cambia. Añadir componentes a un tablero ya lleno obliga a improvisaciones que comprometen la seguridad y la mantenibilidad del sistema. Reservar entre el 20% y el 30% del espacio interior para expansiones futuras es una práctica recomendada que vale la pena considerar desde el diseño inicial.
Normativa aplicable a tableros eléctricos industriales en el Perú
En el Perú, el diseño, fabricación e instalación de tableros eléctricos industriales está sujeto a un conjunto de normas técnicas que definen los requisitos mínimos de seguridad que deben cumplirse. Conocer estas normas es fundamental tanto para los fabricantes de tableros como para los responsables de proyectos que los especifican.
El Código Nacional de Electricidad (CNE) establece los requisitos generales para instalaciones eléctricas en el Perú, y sus disposiciones aplican directamente a la instalación de tableros eléctricos en entornos industriales. A nivel de los componentes y la construcción del tablero, las normas IEC son las referencias técnicas más utilizadas: la IEC 61439 regula los conjuntos de aparamenta de baja tensión, definiendo los ensayos que deben superar los tableros para ser considerados seguros. La IEC 60529 establece el sistema de clasificación IP mencionado anteriormente, y la norma IEC 62208 aplica específicamente a los enclosures vacíos destinados a conjuntos de aparamenta de baja tensión.
Trabajar con enclosures de fabricantes que cumplen estas normas internacionales no es solo una cuestión de calidad técnica: en muchos proyectos industriales, especialmente los que involucran inversión extranjera, exportación de productos o auditorías de seguridad, el cumplimiento normativo es un requisito contractual que no puede ignorarse. Los sistemas de armarios de distribución están certificados bajo las principales normas internacionales, lo que simplifica la documentación técnica del proyecto y da respaldo ante auditorías o inspecciones.
Cómo elegir el tablero eléctrico industrial correcto para tu proyecto
Después de entender los tipos de tableros, los grados de protección, la climatización necesaria y los errores más comunes, el paso siguiente es trasladar todo eso a una decisión concreta para el proyecto específico. Hay un proceso lógico que ayuda a estructurar esa decisión y a no olvidar ningún factor crítico.
Definir el ambiente de instalación con precisión
El primer paso es caracterizar con detalle el ambiente donde va a operar el tablero: temperatura mínima y máxima, presencia de polvo o líquidos, riesgo de impactos mecánicos, exposición a la lluvia o la radiación solar, presencia de gases o vapores corrosivos. Cada una de estas variables tiene una implicancia directa sobre el grado de protección IP, el material del enclosure y el tipo de climatización necesario.
Calcular la carga térmica y dimensionar la climatización
Sumar las pérdidas térmicas de todos los componentes que van a instalarse dentro del tablero dato que los fabricantes de componentes incluyen en sus fichas técnicas y comparar ese valor con las condiciones de temperatura del ambiente exterior. Si la diferencia no es suficiente para disipar el calor por convección natural o ventilación forzada, se necesita un sistema de refrigeración activo. Las soluciones de climatización para armarios cubren todo el rango de necesidades, desde ventiladores con filtro hasta refrigeradores de alta capacidad.

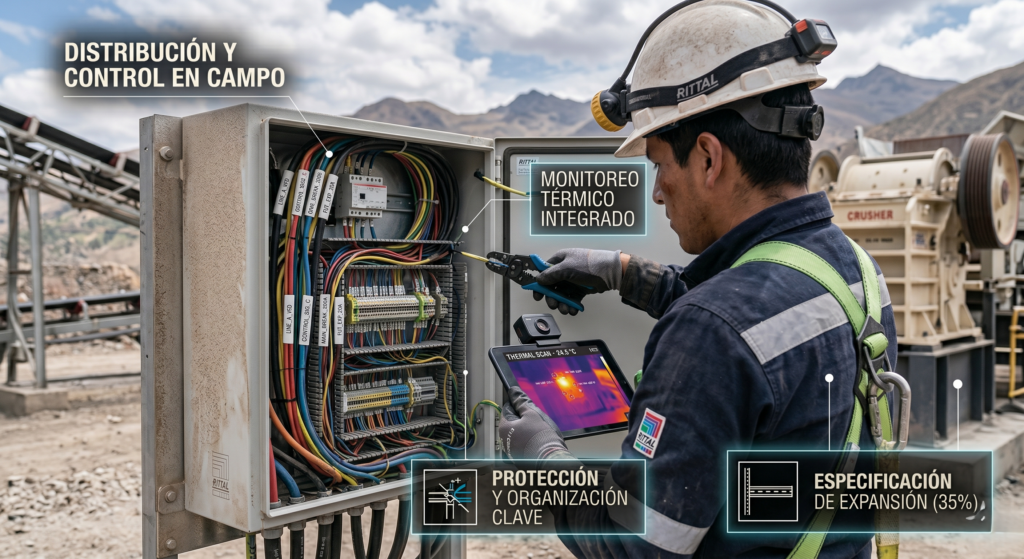

Diseñar el interior con visión de mantenimiento
Un tablero que es difícil de mantener es un tablero que va a dar problemas. Pensar en el acceso a los componentes, en el ordenamiento del cableado, en la identificación clara de circuitos y en la posibilidad de intervenir en una sección sin tener que desenergizar todo el sistema son consideraciones que deben estar presentes desde el diseño. El sistema de configuración facilita esta etapa, permitiendo diseñar el interior del armario con todas sus secciones antes de comenzar el montaje físico.

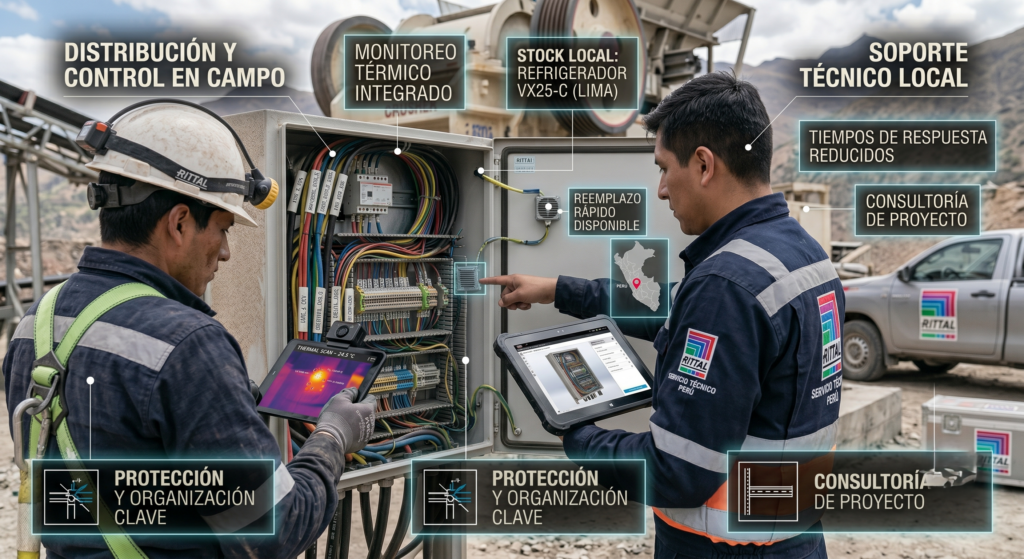

Evaluar el soporte técnico disponible en el mercado local
En el mercado peruano, la disponibilidad de stock, los tiempos de entrega de repuestos y el soporte técnico local son factores que pesan tanto como las especificaciones técnicas del producto. Un enclosure importado sin representación local puede ser una excelente solución en papel pero un problema serio cuando se necesita un accesorio o una pieza de reemplazo con urgencia.
El tablero eléctrico industrial es tan bueno como el enclosure que lo protege
Los tableros eléctricos industriales son uno de los elementos más críticos de cualquier instalación productiva. Concentran la inteligencia eléctrica de la planta, protegen inversiones importantes en componentes de automatización y control, y son el punto donde cualquier falla tiene el potencial de detener la producción o comprometer la seguridad de las personas. Por eso, la elección del enclosure no puede tratarse como un detalle menor o como un rubro donde recortar costos sin consecuencias.
Entender las diferencias entre tipos de tableros, conocer el significado práctico de los índices IP e IK, dimensionar correctamente la climatización interior y elegir una solución de distribución eléctrica que sea segura y mantenible son pasos que definen la calidad del resultado final. Y cuando se trabaja con enclosures que cumplen normas internacionales, que tienen accesorios disponibles localmente y que cuentan con respaldo técnico en el país, el margen de error se reduce considerablemente. Los sistemas de armarios industriales y su línea completa
de soluciones de distribución eléctrica están diseñados con esa lógica: no vender solo el armario, sino ofrecer un sistema que acompaña al proyecto desde el diseño hasta la operación.
